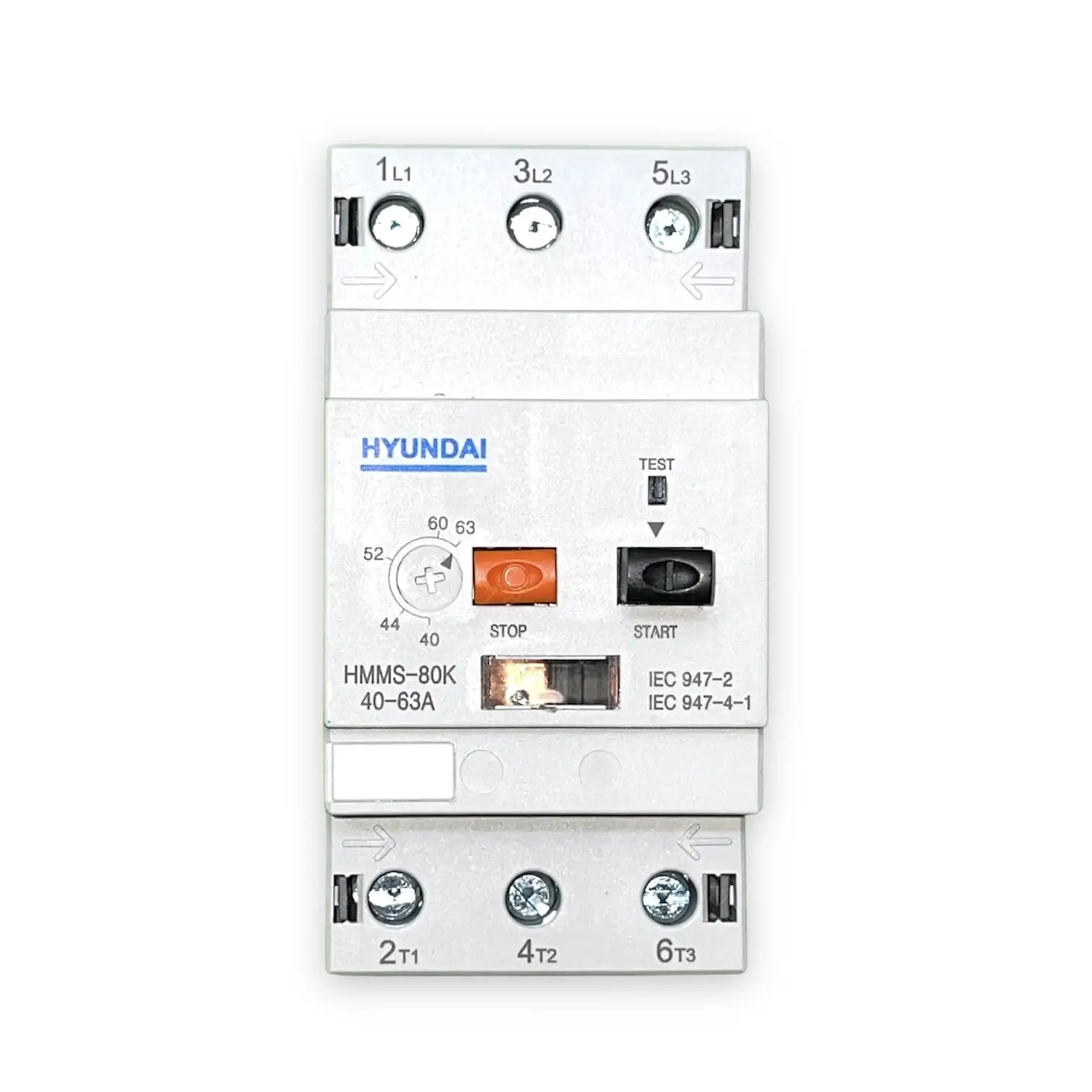

معرفی کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای

کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای، با نام محافظ موتوری یا MPCB نیز شناخته می‌شود. کلید حرارتی برای حفاظت در برابر اضافه‌بار و اتصال کوتاه در موتور استفاده می‌گردد.

این کلید حرارتی، یک وسیله‌ی قطع کننده مغناطیسی است که به منظور حفاظت از موتورها در برابر جریان‌های بیش از حد یا شرایط نامطلوب دیگر به کار می‌رود. این دستگاه مجهز به یک تنظیم حرارتی است که در صورت افزایش حرارت به فراز حد مجاز، جریان را قطع کرده و از آسیب به موتور جلوگیری می‌کند.

کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای از تجهیزات کنترل و حفاظت موتورهای الکتریکی استفاده می‌کند و به تنهایی به عنوان جایگزین مناسبی برای سه قطعه اصلی در مدار حفاظت موتور الکتریکی محسوب می‌شود.

از لحاظ عملکرد، کلید حرارتی شبیه بی‌متال است. وظیفه هردو، حفاظت موتور در برابر اضافه جریان است. اما در ساختمان این دو تفاوت‌هایی وجود دارد که باعث می‌شود، ضریب امنیت کلید حرارتی بیشتر از بی‌متال باشد. ازجمله نفاوت های کلید حرارتی و بی‌متال می‌توان به موارد زیر اشاره کرد:

1. ساختار و عملکرد:
– بی‌متال: این نوع کلید حرارتی معمولاً مدار فرمان را قطع می‌کند. به عبارت دیگر، زمانی که دما به سطح تنظیم شده می‌رسد، مدار فرمان قطع می‌شود و اجازه نمی‌دهد تا برق به موتور برسد.
کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای مستقیماً سه فاز مدار قدرت را قطع کرده و به طور مستقیم باعث قطع الکتروموتور می‌شود. به عبارت دیگر، وقتی حرارت به سطح تنظیم شده می‌رسد، موتور قطع می‌شود.

2. محافظت:
– بی‌متال: این کلید حرارتی تنها در برابر جریان حرارتی حفاظت دارد. به این معنا که زمانی که دما بالاتر از مقدار تنظیم شده می‌شود، مدار قطع می‌شود ولی در برابر جریان مغناطیسی محافظت نمی‌کند.
– کلید حرارتی: این نوع کلید حرارتی، موتور را در برابر هر دو جریان حرارتی و مغناطیسی محافظت می‌کند. به این معنا که علاوه بر قطع مدار در صورت افزایش حرارت، در صورت افزایش جریان مغناطیسی نیز موتور را قطع می‌کند.

3. امکانات دستی:
– بی‌متال: معمولاً امکان قطع دستی مدار در این نوع کلید حرارتی وجود ندارد.
– کلید حرارتی: برخلاف بی‌متال، در کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای امکان قطع دستی مدار نیز وجود دارد. این امکان برای تست یا تعمیرات لازم است.

4. حساسیت به دما:
– بی‌متال: این نوع کلید حرارتی بسیار حساس به تغییرات دمای محیط است و ممکن است در شرایط دمایی مختلف به طور نامنظم عمل کند.
– کلید حرارتی: در مقابل، کلید حرارتی دارای یک ضریب امنیت بیشتر است و توانایی عملکرد پایدارتری در شرایط دمایی متنوع را داراست.

هردوی این محصولات از در فروشگاه هانا عرضه شده و قابل خریداری است.

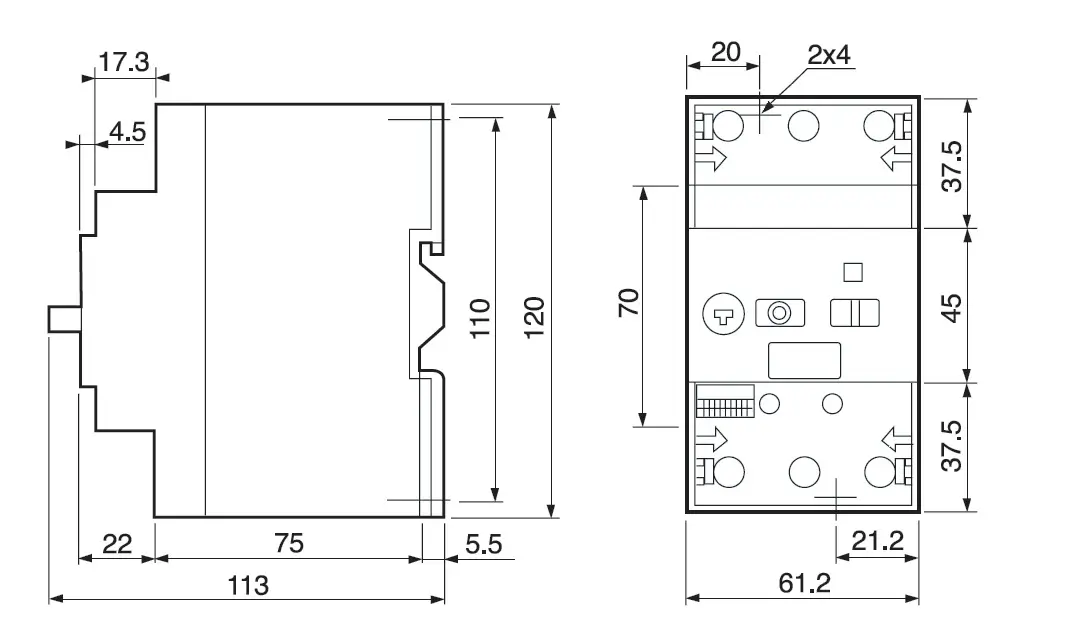

ابعاد کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای:

عمکلرد کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای

کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای از توانایی حفاظت از موتور در برابر عدم تقارن و نقص فاز بهره می‌برند که این ویژگی آنها را از سایر قطع‌کننده‌های مدار متمایز می‌کند.

برای عملکرد صحیح موتور سه فاز، ولتاژ باید بین هر سه فاز متعادل باشد. هرگونه عدم تقارن بیش از ۲‌درصد، می‌تواند به موتور آسیب برساند. عدم تعادل جریان در سیستم‌های سه فاز که بارهای تک فاز را جداگانه تأمین می‌کنند، طبیعی است، اما در مدار سه فاز غیرقابل قبول است.

همچنین، نقص یکی از فازها می‌تواند باعث کارکردن موتور با دو فاز و آسیب دوباره به آن شود. برای جلوگیری از این اتفاقات، تفاوت ولتاژ فازها را محاسبه کرده و در صورت شناسایی این شرایط، موتور را قطع می‌کند.

در کلید حرارتی (محافظ موتور) MPCB مدل 25:40 80k هیوندای، بخشی حساس به دما به نام بی‌متال وجود دارد که با عبور جریان، گرما به آن منتقل می‌شود. زمانی که جریان عبوری از بی‌متال از حد مشخصی فراتر می‌رود، بی‌متال به دلیل گرمای بیش از حد، خم می‌شود و به میله تریپ برخورد می‌کند، که در نتیجه باعث قطع برق می‌شود، اما با تاخیری مشخص. این تاخیر اجازه راه‌اندازی و روشن شدن موتور الکتریکی را می‌دهد.اگر زمان افزایش جریان از این مقدار، از حد تاخیر بیشتر باشد، دستور قطع برق صادر می‌شود.
