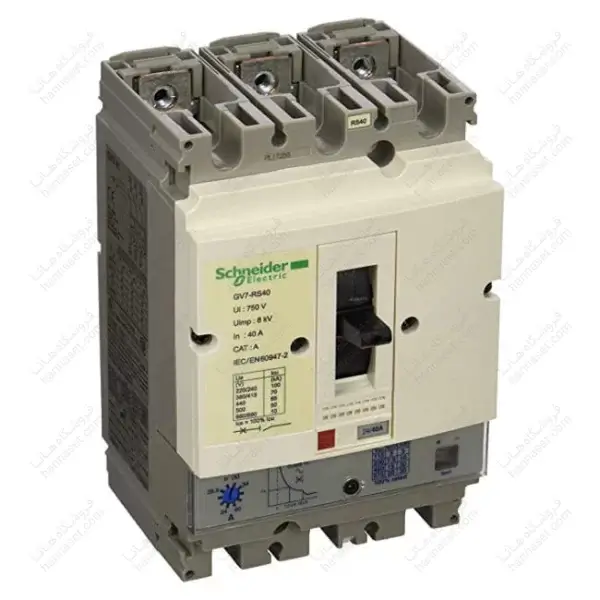

کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر

کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر، یک وسیله‌ی قطع کننده مغناطیسی است که به منظور حفاظت از موتورها در برابر جریان‌های بیش از حد یا شرایط نامطلوب دیگر به کار می‌رود. این دستگاه مجهز به یک تنظیم حرارتی است که در صورت افزایش حرارت به فراز حد مجاز، جریان را قطع کرده و از آسیب به موتور جلوگیری می‌کند.
شناسه محصول: 775321 دسته:

بهترین قیمت بازار

تماس بگیرید

تماس بگیرید

3 نفر در حال تماشای این محصول هستند.
  • تحویل حضوری

رایگان

  • پست و پیک (تهران)

نرخ پست

  • تیپاکس و باربری

پس کرایه

  • ارائه گارانتی رسمی و شرکتی محصول

بیشتر بدانید

  • بازگشت 7 روزه کالا طبق شرایط و ضوابط

بیشتر بدانید

معرفی کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر

کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر، با نام محافظ موتوری یا MPCB نیز شناخته می‌شود. کلید حرارتی برای حفاظت در برابر اضافه‌بار و اتصال کوتاه در موتور استفاده می‌گردد.
این کلید حرارتی، یک وسیله‌ی قطع کننده مغناطیسی است که به منظور حفاظت از موتورها در برابر جریان‌های بیش از حد یا شرایط نامطلوب دیگر به کار می‌رود. این دستگاه مجهز به یک تنظیم حرارتی است که در صورت افزایش حرارت به فراز حد مجاز، جریان را قطع کرده و از آسیب به موتور جلوگیری می‌کند.

کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر از تجهیزات کنترل و حفاظت موتورهای الکتریکی استفاده می‌کند و به تنهایی به عنوان جایگزین مناسبی برای سه قطعه اصلی در مدار حفاظت موتور الکتریکی محسوب می‌شود. این سه قطعه شامل کلید جدا کننده زیر بار، فیوز و رله حرارتی یا بی متال می‌باشند. این قطعه دارای استاندارد چندگانه (IEC, UL, CSA, Marine) است و در سراسر جهان عرضه می شود.

از لحاظ عملکرد، کلید حرارتی شبیه بی‌متال است. وظیفه هردو، حفاظت موتور در برابر اضافه جریان است. اما در ساختمان این دو تفاوت‌هایی وجود دارد که باعث می‌شود، ضریب امنیت کلید حرارتی بیشتر از بی‌متال باشد. ازجمله نفاوت های کلید حرارتی و بی‌متال می‌توان به موارد زیر اشاره کرد:

1. ساختار و عملکرد:
– بی‌متال: این نوع کلید حرارتی معمولاً مدار فرمان را قطع می‌کند. به عبارت دیگر، زمانی که دما به سطح تنظیم شده می‌رسد، مدار فرمان قطع می‌شود و اجازه نمی‌دهد تا برق به موتور برسد.
کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر مستقیماً سه فاز مدار قدرت را قطع کرده و به طور مستقیم باعث قطع الکتروموتور می‌شود. به عبارت دیگر، وقتی حرارت به سطح تنظیم شده می‌رسد، موتور قطع می‌شود.

2. محافظت:
– بی‌متال: این کلید حرارتی تنها در برابر جریان حرارتی حفاظت دارد. به این معنا که زمانی که دما بالاتر از مقدار تنظیم شده می‌شود، مدار قطع می‌شود ولی در برابر جریان مغناطیسی محافظت نمی‌کند.
– کلید حرارتی: این نوع کلید حرارتی، موتور را در برابر هر دو جریان حرارتی و مغناطیسی محافظت می‌کند. به این معنا که علاوه بر قطع مدار در صورت افزایش حرارت، در صورت افزایش جریان مغناطیسی نیز موتور را قطع می‌کند.

3. امکانات دستی:
– بی‌متال: معمولاً امکان قطع دستی مدار در این نوع کلید حرارتی وجود ندارد.
– کلید حرارتی: برخلاف بی‌متال، در کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر امکان قطع دستی مدار نیز وجود دارد. این امکان برای تست یا تعمیرات لازم است.

4. حساسیت به دما:
– بی‌متال: این نوع کلید حرارتی بسیار حساس به تغییرات دمای محیط است و ممکن است در شرایط دمایی مختلف به طور نامنظم عمل کند.
– کلید حرارتی: در مقابل، کلید حرارتی دارای یک ضریب امنیت بیشتر است و توانایی عملکرد پایدارتری در شرایط دمایی متنوع را داراست.

هردوی این محصولات از در فروشگاه هانا عرضه شده و قابل خریداری است.

عمکلرد کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر

کلیدهای حفاظتی موتوری (MPCB) از توانایی حفاظت از موتور در برابر عدم تقارن و نقص فاز بهره می‌برند که این ویژگی آنها را از سایر قطع‌کننده‌های مدار متمایز می‌کند.

کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر

برای عملکرد صحیح موتور سه فاز، ولتاژ باید بین هر سه فاز متعادل باشد. هرگونه عدم تقارن بیش از ۲‌درصد، می‌تواند به موتور آسیب برساند. عدم تعادل جریان در سیستم‌های سه فاز که بارهای تک فاز را جداگانه تأمین می‌کنند، طبیعی است، اما در مدار سه فاز غیرقابل قبول است.

همچنین، نقص یکی از فازها می‌تواند باعث کارکردن موتور با دو فاز و آسیب دوباره به آن شود. برای جلوگیری از این اتفاقات، تفاوت ولتاژ فازها را محاسبه کرده و در صورت شناسایی این شرایط، موتور را قطع می‌کند.

کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر، بخشی حساس به دما به نام بی‌متال وجود دارد که با عبور جریان، گرما به آن منتقل می‌شود. زمانی که جریان عبوری از بی‌متال از حد مشخصی فراتر می‌رود، بی‌متال به دلیل گرمای بیش از حد، خم می‌شود و به میله تریپ برخورد می‌کند، که در نتیجه باعث قطع برق می‌شود، اما با تاخیری مشخص. این تاخیر اجازه راه‌اندازی و روشن شدن موتور الکتریکی را می‌دهد.اگر زمان افزایش جریان از این مقدار، از حد تاخیر بیشتر باشد، دستور قطع برق صادر می‌شود.

تفاوت کلید محافظ موتور MPCB با کلید اتوماتیک کمپکت MCCB اشنایدر

۱- کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر برای قطع و وصل دستی موتورهای الکتریکی و در عین حال حفاظت از آن ها در برابر خطاهای موجود در موتورها استفاده می شود، در حالی که MCCB در مدارهای توزیع برق و حفاظت مدارهای توزیع ولتاژ پایین و هم چنین حفاظت بار موتور استفاده می شود.

۲- کلیدهای محافظ موتور موتورها را در برابر اضافه بار، اتصال کوتاه و قطع فاز حفاظت می‌کنند. کلیدهای اتوماتیک کمپکت گاهی می‌توانند حفاظت در برابر افت ولتاژ، خطای زمین و قطع فاز را فراهم کنند، اما این ویژگی ها در صورت اضافه کردن لوازم جانبی به آن ها میسر می شود.

۳- کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر به طور خاص برای حفاظت موتور طراحی شده است در حالی که کلیدهای کمپکت به منظور حفاظت مدارهای عمومی تر استفاده می شود.

۴- در کلیدهای حرارتی مغناطیسی حداکثر جریان بار را می توان بر اساس جریان بار کامل موتور تنظیم کرد، در حالی که در کلیدهای کمپکت اضافه بار، جریان اتصال کوتاه و زمان تأخیر تریپ را می توان تنظیم کرد.

۵- MPCB ها بر اساس جریان بار کامل موتورها و حداکثر جریان اتصال کوتاه انتخاب می شوند، در حالی که MCCB ها بر اساس حداکثر جریان بار و حداکثر جریان اتصال کوتاه انتخاب می شوند.

۶- کلیدهای محافظ موتور می توانند جریان راه اندازی موتورها را بدون قطع مدار تحمل کنند. وقتی از کلیدهای اتوماتیک کمپکت برای حفاظت پشتیبان موتور استفاده می شود، اگر بر اساس جریان بار کامل موتور انتخاب شوند ممکن است هنگام راه اندازی مدار را قطع کنند. بنابراین هنگام انتخاب MCCB باید بر اساس جریان راه اندازی موتور انتخاب صورت گیرد.

۷- کلیدهای حرارتی مغناطیسی دارای قابلیت تنظیم تیغه بی متال برای حفاظت در برابر اضافه بار هستند، و در کلیدهای اتوماتیک کمپکت، مقدار اضافه جریان قابل تنظیم است.

۸- در صورت استفاده از کلید حرارتی (محافظ موتور) MPCB مدل 90:150 اشنایدر در مدار حفاظت از موتور نیاز به رله حرارتی یا بی متال نیست، در حالی که در صورت استفاده از MCCB در مدار حفاظت از موتور، استفاده از رله حرارتی یا بی متال ضروری است.

نام برند فرانسوی اشنایدر به عنوان یکی از برترین تولیدکنندگان تجهیزات برق صنعتی در سراسر جهان شناخته شده است. اخیرا، با رویکرد تحقق شعار تولید ملی، ایران به کلید حرارتی اشنایدر در داخل کشور پرداخته و کلیدهای حرارتی در بازار عرضه می‌شوند. همچنین، علاوه بر کلیدهای محلی، کلید حرارتی اشنایدر ساخت کارخانه اشنایدر در سایر کشورها نیز به بازار ایران وارد می‌شوند.

فروشگاه هانا قرصتی مناسب برای خرید و آشنایی با تنوع محصولات و اطلاعات دقیق مرتبط با آن‌ها برای متقاضیان کالای صنعتی و الکتریکی می‌باشد. در صورت تمایل میتوانید به کمک مشاوران مجموعه، خرید خود را با اطمینان و به آسانی انجام دهید. برای مشاهده محصولات دیگر در دسته اتوماسیون صنعتی در  فروشگاه هانا مراجعه نمایید.

مشخصات محصول

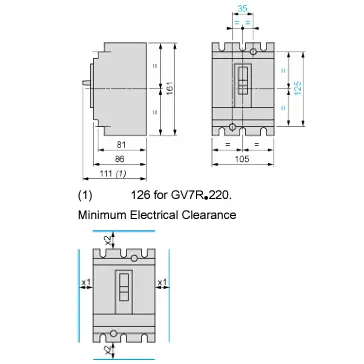

ابعاد 11.1 × 10.5 × 16.1 سانتیمتر
برند

اشنایدر الکتریک

مدل

GV7RE150

رنج تنظیم جریان

90 الی 150 آمپر

قدرت قطع در ولتاژ کاری شبکه 400 ولت

35 کیلو آمپر

ولتاژ نامی

690VAC

گارانتی

12 ماهه سازنده
